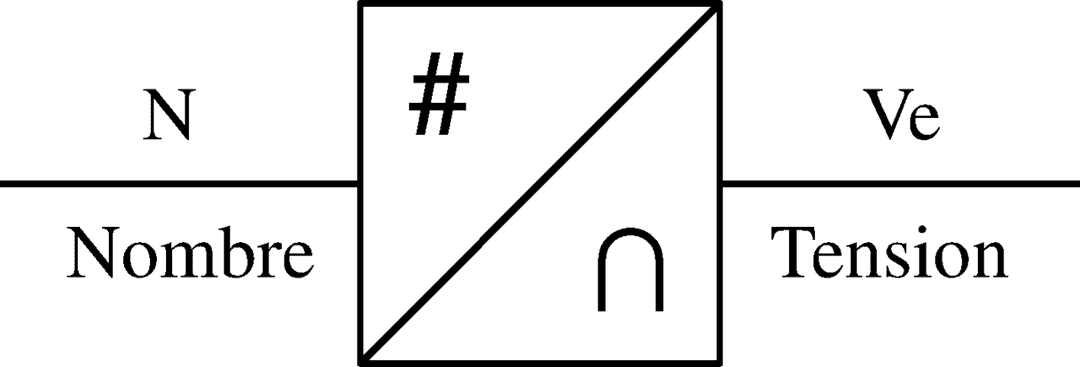

Un convertisseur numérique-analogique (CNA, de N/A pour numérique vers analogique ou, en anglais, DAC, de D/A pour Digital to Analog Converter) est un composant électronique dont la fonction est de transformer une valeur numérique (codée sur plusieurs bits) en une valeur analogique proportionnelle à la valeur numérique codée. Généralement la sortie du convertisseur est une tension électrique, mais certains convertisseurs ont une sortie en courant. N/A = Fréquence / Bits Il existe plusieurs solutions pour créer un signal analogique à partir d'un système numérique. Elle se divise en deux catégories, celles à sortie pseudo analogique (le signal en sortie contient le message analogique, mais d'autres signaux s'ajoutent à lui) ou à sortie analogique. Dans ce dernier cas, on utilise généralement des convertisseurs à réseau de résistances. Le principe de la modulation de largeur d'impulsion (MLI, ou PWM en anglais) est de créer un signal d'horloge dont le rapport cyclique est variable et proportionnel à la valeur codée. Si l'on extrait la moyenne de ce signal (au moyen d'un filtre passe-bas), on obtient une valeur analogique proportionnelle à ce rapport cyclique. La conversion analogique à réseau de résistances ou échelle de résistances repose sur le principe de la division des tensions (pont diviseur pour le réseau unaire) ou de division des courants (réseau R/2R). Dans tous les cas un étage d'adaptation d'impédance suit le montage résistif pour qu'une charge en sortie ne perturbe pas la conversion. Le principe est de créer une valeur analogique en pondérant le poids de chaque bit d'information, selon la formule : Avec : maximum de la conversion rapport de proportionnalité nombre de bits du convertisseur valeur du bit n (1 ou 0) Différents types de réseaux peuvent être utilisés : réseau unaire on utilise une seule valeur de résistance et autant de résistances qu'il y a de valeurs de sortie possibles, montées en pont diviseur.
