Pont de diodes

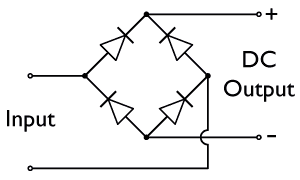

Un pont de diodes ou pont de Graetz est un assemblage de quatre diodes montées en pont (montage similaire à celui d'un pont de Wheatstone) qui redresse le courant alternatif monophasé en courant continu, c’est-à-dire ne circulant que dans un seul sens. thumb|Composant électronique servant de pont de diodes.|310x310px Le pont de diode est le montage le plus utilisé pour réaliser un redressement double alternance. Par extension, on désigne sous le nom de pont redresseur triphasé ou pont de diodes triphasé un ensemble de six diodes réalisant un redressement double alternance en triphasé. thumb|Représentation schématique d'un pont de diodes, avec une source V (à courant alternatif ou continu), et une charge Vr (qui reçoit un courant continu uniquement).|270x270px thumb|Oscillogramme d'un redressement double alternance. La tension, initialement alternativement positive et négative, devient uniquement positive ou nulle.|273x273px La structure de ce montage peut être comparée à celle d'une pompe à double effet dont les quatre clapets seraient remplacés par quatre diodes. En réalité le pont de diode est un redresseur de courant. Le courant de sortie est toujours la valeur absolue du courant d'entrée. En revanche la forme de la tension de sortie dépend à la fois de la forme de la tension d'entrée et de la nature de la charge. Lors de l'alternance positive de la tension d'entrée , seules les deux diodes ayant une tension d'anode supérieure à la tension de cathode conduiront. Les deux autres diodes ne remplissant pas ces conditions sont bloquées et ne laissent donc pas passer de courant. Pour l'alternance négative, ce sont les deux autres diodes qui conduisent. Le montage est très économique. Les diodes bloquées ne sont soumises qu'à une tension inverse de . La chute de tension dans le pont est égale à deux fois la tension d'une diode dans le sens passant soit, pour des diodes au silicium, une chute de tension d'environ . Le maximum subit donc une perte d'amplitude de , ce qui est gênant lorsqu'on veut redresser des tensions de faibles valeurs.
