Cycle de Rankine

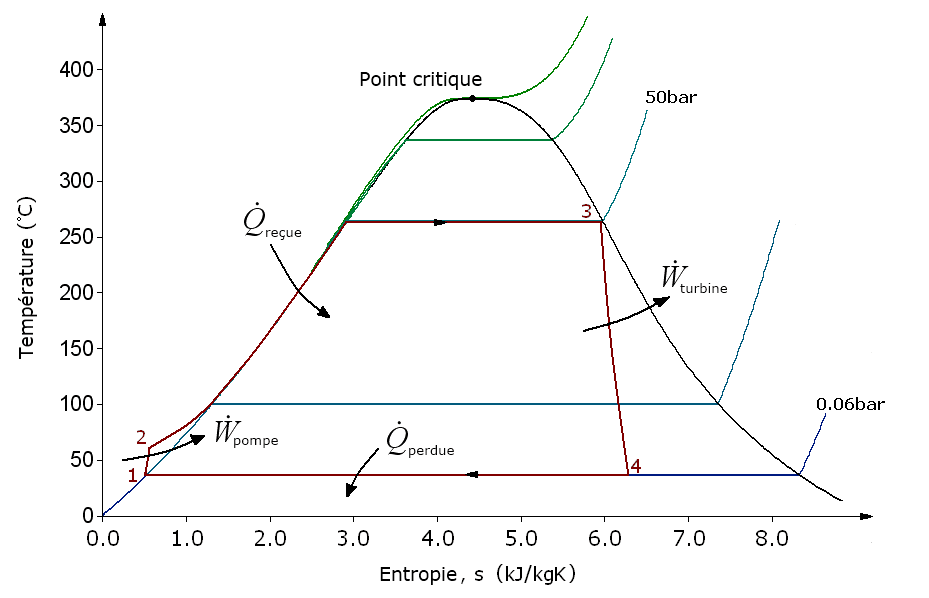

400px|thumb|Diagramme entropique du cycle de Rankine avec l'eau comme fluide de travail Le cycle de Rankine est un cycle thermodynamique endoréversible qui comprend deux isobares et deux adiabatiques. C'est le cycle qui se rapproche le plus du cycle de Carnot. Il se distingue de ce dernier par la substitution de deux transformations isobares aux deux transformations isothermes, ce qui rend possible sa réalisation technique. Il fut inventé par William John Macquorn Rankine (1820-1872) qui lui donna son nom. Le cycle de Rankine est un cycle endoréversible, c'est-à-dire que les seules irréversibilités proviennent des échanges, ici de chaleur, avec l'extérieur. Au contraire, les transformations dites fermées sont considérées comme réversibles. Le cycle, parcouru dans le sens moteur, est composé des quatre transformations suivantes : 1→2 : Compression adiabatique et réversible (isentropique). 2→3 : Vaporisation isobare et irréversible. 3→4 : Détente adiabatique et réversible (isentropique). 4→1 : Liquéfaction isobare et irréversible. L'évaporation isobare du fluide peut être divisée en deux étapes successives : chauffe du liquide de façon isobare uniquement puis évaporation isobare et isotherme. Le cycle de Carnot est un cycle idéal réversible qui, pour deux sources de chaleur données, est le plus efficace. En réalité, les phases de compression, de détente et de condensation sont trop délicates d'un point de vue technique. De plus, la notion de réversibilité des transferts de chaleur et de travail implique des surfaces d'échanges infiniment grandes et des transformations infiniment lentes qui ne sont pas réalisables en pratique. Le cycle de Rankine, physiquement réalisable, est le cycle thermodynamique qui se rapproche le plus du cycle de Carnot. Dans le cycle de Rankine, contrairement au cycle de Carnot, la condensation est totale. La compression qui suit nécessite un travail moindre car le fluide est sous forme liquide. Cette amélioration fait qu'une pompe, peu consommatrice d'énergie, peut être utilisée comme compresseur et que le travail utile produit est plus important que pour le cycle de Carnot.
