Junction Field Effect Transistor

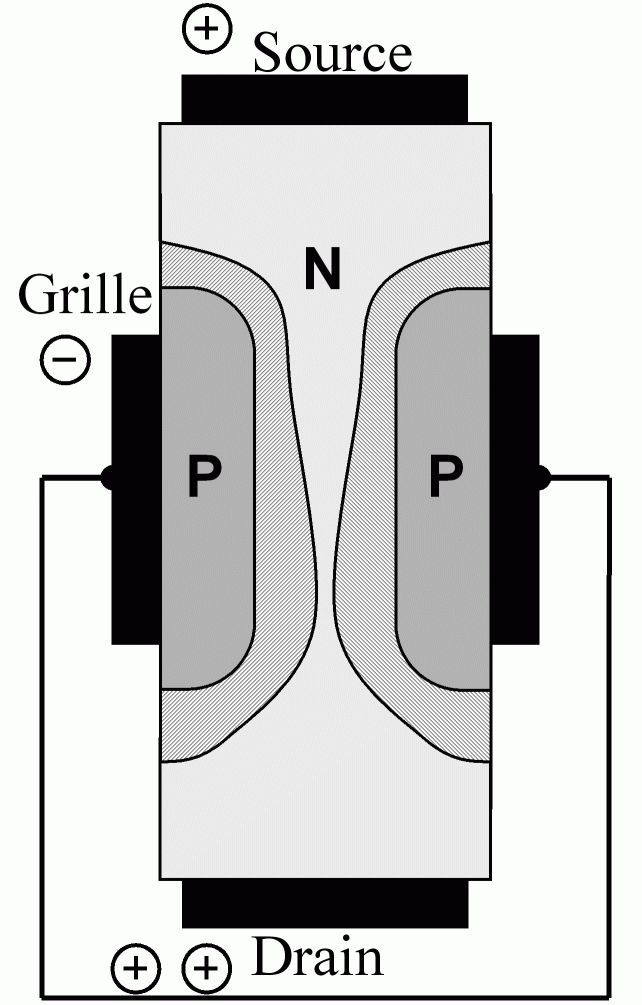

Un transistor de type JFET (Junction Field Effect Transistor) est un transistor à effet de champ dont la grille est directement en contact avec le canal. On distingue les JFET avec un canal de type N, et ceux avec un canal de type P. Le JFET est né le lorsque William Shockley dévoile que son équipe du laboratoire Bell a mis au point un tout nouveau transistor à jonction. De même que l'on distingue deux types de transistors bipolaires, les NPN et les PNP, l'on distingue aussi deux types de transistors FET à jonction (JFET) : les JFET canal N, Le JFET canal N est le plus utilisé (comme d'ailleurs le transistor bipolaire NPN), son symbole est indiqué ci-dessous dans les schémas de mise en œuvre, les JFET canal P, Le symbole du JFET canal P est identique, à part la flèche qui change de sens. Comme pour les transistors bipolaires, on a le choix entre un grand nombre de modèles, selon la puissance mise en œuvre et la bande de fréquences à amplifier. La principale différence entre les transistors bipolaires et les JFET, est que les transistors bipolaires sont commandés en courant (il faut fournir au transistor un certain courant de base pour qu'il conduise), alors que le JFET est commandé en tension (le courant drain dépend de la tension ). Le transistor est formé par une couche de semi-conducteur peu dopée (canal) placée entre deux couches de semi-conducteur de dopage opposé et reliées entre elles pour former l'électrode que l'on nomme la grille (cf. base d'un transistor bipolaire). Les extrémités du canal forment deux autres électrodes nommées le drain (cf. collecteur) et la source (cf. émetteur). Pour un JFET à canal de type N, la grille est de type P. En fonctionnement normal la tension entre le drain et la source est positive () et celle entre la grille et la source (jonction PN) est négative (). L'augmentation de cette tension inverse fait croître les zones de déplétion (non conductrices) autour du canal jusqu'au pincement de celui-ci. La conduction du canal est donc modulée par la tension .
