Fragilisation par l'hydrogène

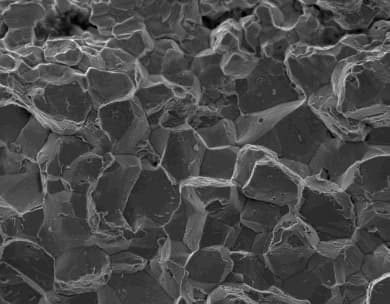

vignette|Fissure d'un acier trempé provoquée par de l'hydrogène, observée au microscopie électronique à balayage. La fragilisation par l'hydrogène est un phénomène de fissuration de certains métaux au contact de l'hydrogène. Le rôle de l'hydrogène dissous dans un métal est connu depuis la fin du , mais encore incomplètement compris. Dès 1983, Airey et Van Rooyen démontrent qu'une présence d'hydrogène dissous dans le milieu environnant d'un métal peut aggraver le risque de corrosion, notamment de corrosion sous contrainte. Depuis, les effets de l’hydrogène sur les métaux continuent à être étudiés par de nombreux laboratoires et chercheurs, car il s'agit d'un enjeu industriel, économique et de sécurité important, par exemple dans le domaine du transport et du stockage de l'hydrogène et dans celui de l'industrie nucléaire. On s'intéresse aussi aux effets des produits et sous-produits de la corrosion dispersés par l'eau dans l'installation . L'hydrogène peut se mettre en solution : au cours de l'élaboration du métal (hydrogène endogène) (réduction du minerai, coulée du lingot ou coulée continue), d'où l'importance du dégazage du métal en fusion et de la maîtrise de l'humidité. On a montré par des dosages d’hydrogène dans les microstructures du métal que le laminage a un effet important sur la teneur du métal en hydrogène, très probablement en raison du fait qu'il multiplie le nombre des défauts susceptibles de constituer des pièges à hydrogène ; au cours d'une réaction chimique volontaire, comme l'électrozingage et de manière générale les réactions électrolytiques ; lors du soudage ; lors de la corrosion ; dans certaines conditions telles que les hautes températures ( à ) et hautes pressions, sous irradiation intense et en présence d'acide borique et de lithine (composé du lithium utilisé dans le circuit primaire de centrales nucléaires de type REP pour tamponner le pH de l'au modifié par l'acide borique). De l'hydrogène peut alors se former dans le métal par réaction cathodique.
